샤프트 회전으로 웹각 최대값 설정.
샤프트 회전으로 웹각 최소값 설정.
휨량 없이 특수 필름의 주름 개선하는 익스펜더.
샤프트의 휘어짐 없이 웹각을 필름의 생산 조건에 맞춰 조절.
회전 토크가 표준 제품에 비해 50 % 감소하는 저토크에서도 구동.
전지용 필름, 특수 코팅 필름에 적합.
사용예)
필름과 코팅층 사이에 발생한 겹주름 제거

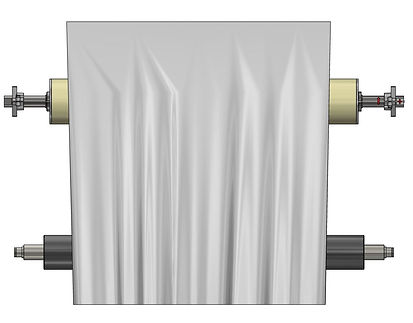

겹주름 발생
내부 구조
필름 .금속박 등 시트 상 제품의 제조 공정에서 발생하는 주름이나 수축을 제거하기위한 기능성롤.
종류
주름 발생
익스펜더 롤
주름 제거
-
보빈 회전형
종류
샤프트 일자형태
보빈 개별 구동 시뮬레이션
익스펜더 롤
-
고속 주름 개선용

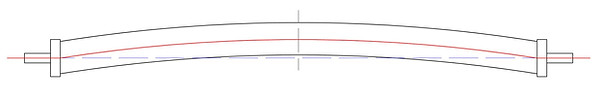

절곡시킨 축에 베어링이 내장 된 수개의 스풀을 배열 한 구조.
스풀과 축의 일체형 아치형태.
150RPM의 고속회전에 적합.
축을 중심으로 고무 피복/크롬과 필름이 접하는면이 바깥 방향으로 굽은 상태에서 회전하는 확폭 효과로 주름이나 수축을 제거.
또한 주행 중 필름의 앞뒤에 마찰과 미끄러짐에 의한 손상 감소.
크라운 롤에서 발생하는 치우침 현상 개선.
-
편광 필름용
필름이 일반 스트레이트 롤과 충분한 접촉 폭를 가지고 접하면서 흐르고있는 경우 필름는 롤 축과 수직 인 방향으로 진행.
중앙 있어서는 필름은 똑바로 진행하지만 중앙에서 멀어 지는 필름은 더 바깥으로 그 흐름을 바뀜.
결과적으로, 시트 전체 폭에 걸쳐 균일하게 펼쳐져 주름 제거.
기존 제품에 비해 회전 토크가 작고, 고속 회전에서도 균일한 필름 확대폭 유지.

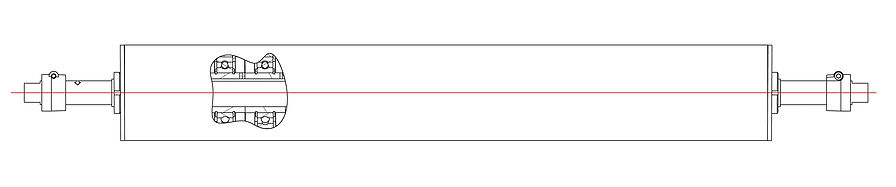

튜브 삽입형으로 샤프트 끝단이 일자형태를 유지하여 편광필름의 주름제거에 최적의 기능을 수행.
사양
구분
-
직경 - φ80~200
-
길이 - 400~3000mm
-
표면 - Hcr, 고무튜브, 아노다이징.
-
회전 속도 - ∅ 120 기준 500m/분.
-
용도에 따라 각종 합성 고무 재질 제작 가능.-전도성, 내 약품성, 내수성, 내유성, 내열성, 부식 방지성
-
소프트 러버 (스폰지 고무) 제작.
-
세척 탱크 내에 사용할 수있는 특수 볼 베어링 장착.
-
테플론 열 수축 튜브 코팅 제작.
-
부속품으로는 롤 설치 방법에 따라 브라켓 (베어링) 외에 구동 풀리,경력 풀리등 제공.

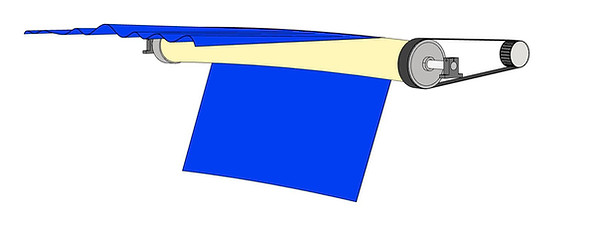

구동 익스펜더 롤

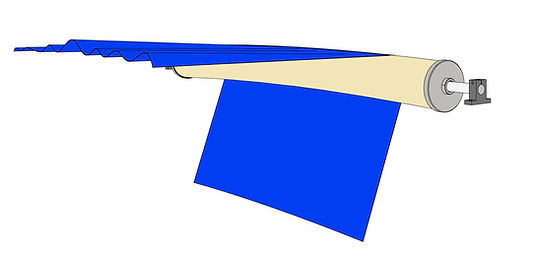

비구동 익스펜더 롤
-일정 수준의 텐션량 요구.
적용예
코타(Coater)
프레스(Size Press)
엠보싱(Embossing)
슬리터(Slitter for separate)
캘린더(Super calender)
와인더(Winder)
